DH-S 帶速檢測儀

一 概述

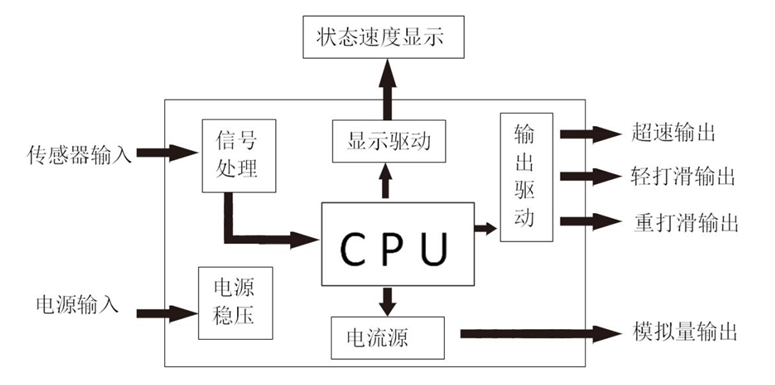

為保證輸送帶安全工作,，速度監控是帶式輸送機綜合保護不可缺少的內容之一,。DH-S智能型帶速監控儀主要是用于檢測帶式輸送機的運行狀況；當膠帶機出現超速,、輕打滑和重打滑時,，與之對應的指示燈亮同時有對應的接點信號輸出，而當膠帶機運行在正常速度范圍內時,，對應的指示燈亮,，繼電器釋放無接點信號輸出。儀器在檢測帶速的同時,，有一路對應實測帶速的模擬信號（DC4——24mA,對應0——1.25倍額定帶速,，其中20mA時為額定帶速）輸出給主機。速度檢測傳感器可以彩用接觸式觸輪方式（角輪直徑即為滾筒直徑）,；也可以采用安裝在從動滾筒一端的非接觸式接近開關檢測（即非接觸式）,。因非接觸式與輸送帶沒有直接接觸，即可以避免對輸送帶的損傷又不存在接觸不良（相對于觸輪式）造成的誤差,，因此建議彩用非接觸式檢測傳感器,。本裝置因為采用單片計算機為核心元件（原理框圖見圖一），因此具有較高的智能化程度及較高的測量精度,。適用于煤礦,、碼頭、冶金,、電力,、化工、交通等行業,。

二 主要功能

（1）監控儀即可采用接近開關（NPN型）檢測從動滾筒線速度（即膠帶實際運行速度）,，也可采用接觸式觸輪檢測觸輪速度（即實際帶速）,。

（2）監控儀顯示為輸送帶的即時帶速。

（3）監控儀表面板顯示輸送機運行狀態：正常,、超速,、輕打滑、重打滑,。

（4）開關量輸出：由繼電器常開接點給出超速,、打滑和重打滑的報警信號。

（5）模擬量輸出：4-24mA（其中4——20mA對應0到額定帶速,，20——24mA為額定帶帶到1.25倍額定帶速及以上）與上位機或可編程序控制器聯網,，參與集中控制。

（6）用戶編程：用戶可以隨時輸入或修改并且長期保存相關參數,，以適應用戶的不同設備和具體的工況要求,。

三 技術參數

電源：AC220V±10%

整機功率（含傳感器）:5W

檢測點數：1——9

分辨率：0.01m/s

開關量輸出：三路常開常閉接點（超速、輕打滑,、重打滑）

繼電器接點容量：AC 380V  3A

模擬量輸出：4——20mA,，對應0——Ve(Ve額定速度)

            20——24mA對應Ve——1.25Ve

           建議采用0.75——1.0mm²三芯屏蔽電纜連接傳感器和主機，距離可達一公里

相對濕度：90%（25℃時）,。

工作溫度：-30~+40℃;

防護等級：IP65,；

相對濕度：≤95%（25℃時）；

傳感器作用距離：≤7mm,。

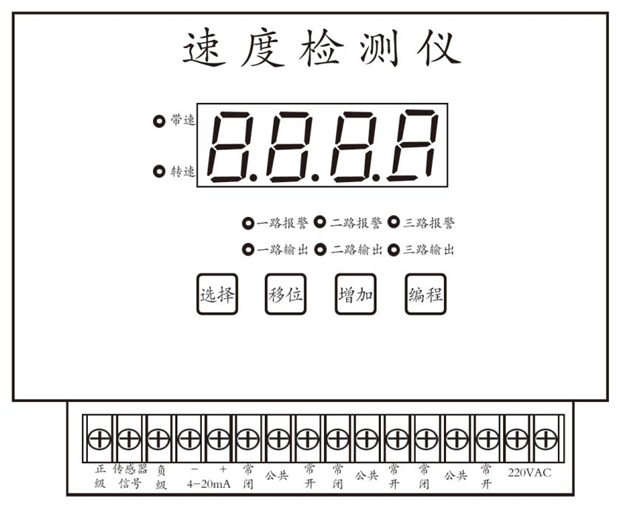

四 監控儀面板及接線端子

五 用戶編程

編程內容及單位：

（1）P輸送帶額定運行速度：0.10——9.99m/s

（2）L從動滾筒直徑：0.10——2.40mA

（3）A檢測點數：1——9(檢測點即為被動滾筒上安裝的感應金屬）

（4）C超速設定值：101——125%

（5）E輕打滑設定值：70——95%

（6）F重打滑設定值：60——85%

（7）H設定啟動延時時間：0——240 s

編程方法：

儀器顯示共有四位LED數碼管,，最左側一位為參數代碼（P額定帶速 A檢測點數 L從動滾筒直徑  C超速點  E 輕打滑點  F重打滑點 H啟動延時時間），此位只在編程狀態下有顯示,，在工作狀態下此位無顯示,。當接通電源后，儀器為工作狀態,，按下[編程]鍵,，即進入用戶編程狀態，窗口顯示“PX.XX”,，按[選擇]鍵,，其中閃動位為有效調整位，按[增加鍵],，即可修改該位輸入數據,，數據是從0——9——0循環變化。如果需要修改其它位,，按[移位]鍵進行選擇,；按[選項]鍵則是在P——L——A——C——E——F——H——P中選擇編程項，可對以上7項編程內容進行編程,。每項數據確定后,，須按下[選則]鍵進行確認,，所修改的數據才能存入計算機系統中，儀器才能按所編輯的數據正常運行,。在編程狀態下,，按下[編程]鍵，則進入待機工作狀態,，顯示屏顯示為“0.00”,。

編程舉例：

（1）輸送帶額定轉速為2.00米/S

在“PX.XX”狀態下，先按[選擇]鍵,，再按[增加]和[移位]鍵,，使“PX.XX”的顯示為“P 2.00”，按[選擇]鍵進入下一項輸入,。

（2）從動滾筒直徑為0.63米

在“LX.XX”狀態下,，按[增加]和[移位]鍵，使“LX.XX”的顯示為“L0.6 3”,，按[選擇]鍵進入下一項輸入,。。

（3）檢測點數量為2

在“A00X”狀態下,，按[增加]鍵，使“A00X”的顯示為“A002”,，按[選項]鍵進行下一項輸入

（4）超速點位額定帶速120%（即當帶速達到2.4米/S及以上時）

在“C1.XX”按[增加]和[移位]鍵,，使“C1.XX”的顯示為“C1.20”按[選擇]鍵進入下一項輸入。（注 進入下一項會出現“匕”字,，這是繼電器輸出延時調整,，按同樣方法調節，如不需要超速檢測時,，則應設定為“C1.00”）

（5）輕打滑設定值為額定帶速的85%（0.85Ve）

在“E0.XX”狀態下,，按[增加]和[移位]鍵，使“E0.XX”的顯示為“E0.85”,，按[選擇]鍵進入下一項輸入,。（注 進入下一項會出現“匕”字，這是繼電器輸出延時調整,，按同樣方法調節,。）

（6）重打滑設定值為額定帶速的75%（0.75Ve）

在“F0.XX”狀態下，按[增加]和[移位]鍵,，使“F0.XX”的顯示為“F0.75”,，按[選擇]鍵進入下一項輸入。（注 進入下一項會出現“匕”字,，這是繼電器輸出延時調整,，按同樣方法調節,。）

（7）啟動延時時間為40秒

在“HXXX”狀態下，按[增加]和[移位]鍵,，使“HXXX”的顯示為“H040”,，按[選擇]鍵進入下一項輸入。

（8）此時,，按下[編程]鍵進入工作狀態,，編程結束。

注意事項：輕打滑設定值如果等于重打滑設定值,，則儀器為只有一個打滑點監控,，兩路常開點輸出。延時時間最大為為240秒,。

六 安裝及接線

（1）主機可就地安裝或在輸送機控制柜,、控制室內安裝，接線端子見圖2,。傳感器與主機接線端的接線應在確定無誤后接通電源,，以免損壞裝置。

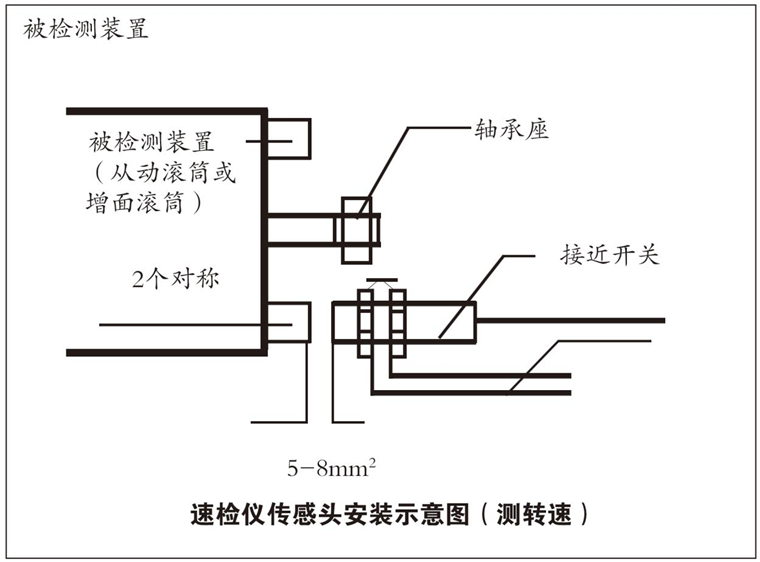

（2）非接觸檢測傳感器安裝在從動滾筒一端,，如圖三所示,。傳感器應在從動滾筒一端鑲嵌磁鋼；電感式傳感器應鑲嵌θ16~20mm鐵或鋼柱,。傳感器與磁鋼（或金屬柱）距離宜在4~7mm,。帶電狀態下，當傳感器接近鋼柱或磁鋼時,，指示燈亮為正常,。
